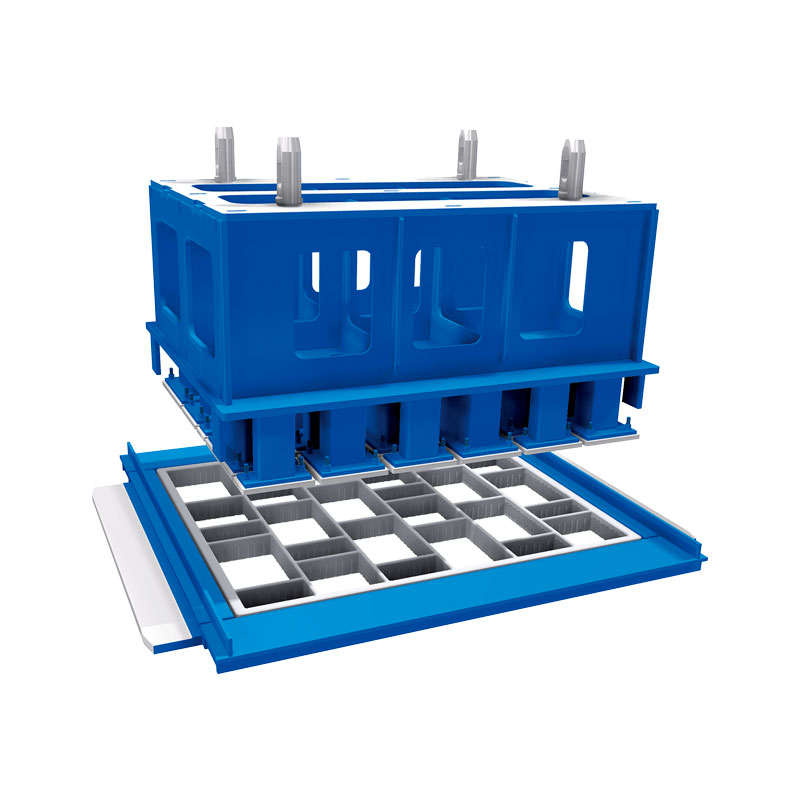

Khuôn lát nền

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn khuôn Paver. Khuôn lát nền QGM sử dụng thép cacbon hóa cường độ cao hợp kim cacbon thấp và tích hợp công nghệ cắt dây chính xác, công nghệ xử lý CNC có độ chính xác cao và công nghệ quét 3D để cung cấp cho người quản lý khả năng tùy chỉnh khuôn. Những công nghệ này có thể thiết kế vô số đường viền và hình dạng hình học. Khoảng hở 0,3-0,4 mm, với các góc thẳng đứng chính xác và: các thành bên nhẵn. Máy trải sàn do QGM sản xuất dễ tháo khuôn, độ chính xác cao, không có gờ xung quanh. Khuôn có thể nhận ra thiết kế bề mặt tự do kỹ thuật số và thiết kế trao đổi tấm áp suất.

Để đảm bảo độ bền của khuôn, khuôn lát nền QGM áp dụng phương pháp xử lý cacbon hóa. Khung khuôn và tấm áp suất được làm cứng 60-63HRC và độ sâu làm cứng mirnimuim là 1,2m. Theo yêu cầu của khách hàng, khuôn có thể được thiết kế và được sản xuất bằng cách hàn hoặc khóa ren mô-đun.

Chúng tôi cung cấp Khuôn lát nền chất lượng cao cho tất cả các loại máy móc và phụ kiện dụng cụ theo thiết kế sau:

A) THIẾT KẾ KHUÔN NGỪA CẮT

Độ dày web hẹp khả thi

Khai thác tối ưu khuôn

Độ hở đế tem phụ thuộc máy 0,2-0,5 mm

Tường bên đối diện khả thi

Không cần rãnh giữ

Thiết kế điển hình cho máy sản xuất nhiều lớp

Thiết kế tờ rút tiền tùy chọn

Bằng cách số hóa thiết kế bề mặt tự do có thể thực hiện được

Thiết kế giày tem chịu nhiệt khả thi

B) THIẾT KẾ KHUÔN

Áp dụng cho tất cả các đường viền và hình học

Dung sai trong hộp khuôn dưới +/- 0,3 mm

Độ hở đế tem phụ thuộc máy 0,2-0,5 mm

Các bức tường bên thẳng đứng, góc cạnh và mịn màng chính xác

Dễ dàng tháo khuôn

Độ chính xác cao của sự phù hợp

Người giữ không gian trong tất cả các thiết kế có thể khả thi

Thiết kế tờ rút tiền tùy chọn

Bằng cách số hóa thiết kế bề mặt tự do có thể thực hiện được

Thiết kế giày tem chịu nhiệt khả thi

Bảo vệ chống mài mòn cho tất cả các khuôn mặt đường như sau:

A) TAN HÓA (62-68 HRC)

Hộp khuôn và tem giầy được tôi cứng (62-68 HRC)

Độ cứng thâm nhập tối thiểu. 1,2mm

B) NITRAT (62-68 HRC)

Hộp khuôn và tem giày nitrat hóa (62-68 HRC)

Độ cứng thâm nhập tối thiểu. 0,4 mm

Hầu như không có bất kỳ ứng suất bên trong nào so với các khuôn được xử lý bằng phương pháp cacbon hóa

Đề xuất cho độ dày web nhỏ

Độ chính xác đường viền cao hơn so với các khuôn được xử lý bằng phương pháp cacbon hóa

Theo yêu cầu của khách hàng, khuôn mẫu của chúng tôi có thể được thiết kế và sản xuất theo phương pháp khóa ren hàn hoặc vít mô-đun.
